تباعد إنارة الممرات: منهج عملي لتخطيط المساحات التجارية

يُقصد بتباعد إنارة الممرات المسافة بين وحدات الإنارة على مسار المشاة. ويُحدَّد التباعد في تصميم المناظر الطبيعية للمشروعات التجارية بعد تحليل القياسات الضوئية لوحدة الإنارة المختارة، وهندسة المسار، ومتطلبات المشروع. أما شراء وحدات الإنارة أولًا ثم قسمة طول المسار لاحقًا، فقد يؤدي إلى مشكلة إبهار مزعجة.

آخر تحديث: أكتوبر 2026 │ الممرات التجارية والحدائق ومسارات المشاة المشتركة │ Guangqi Lighting

حدّد تباعد وحدات إنارة الممرات استنادًا إلى المخطط الضوئي للوحدة المحددة، ثم اختبر التوزيع ليلًا. افحص جانبي الممر، والمسافات بين وحدات الإنارة، والإبهار. وبعد تخطيط نقطتي بداية المسار ونهايته وتحديد التوزيع، استخدم طول المسار لتقدير الكمية.

يبدأ تحديد تباعد إنارة الممرات بوحدة الإنارة

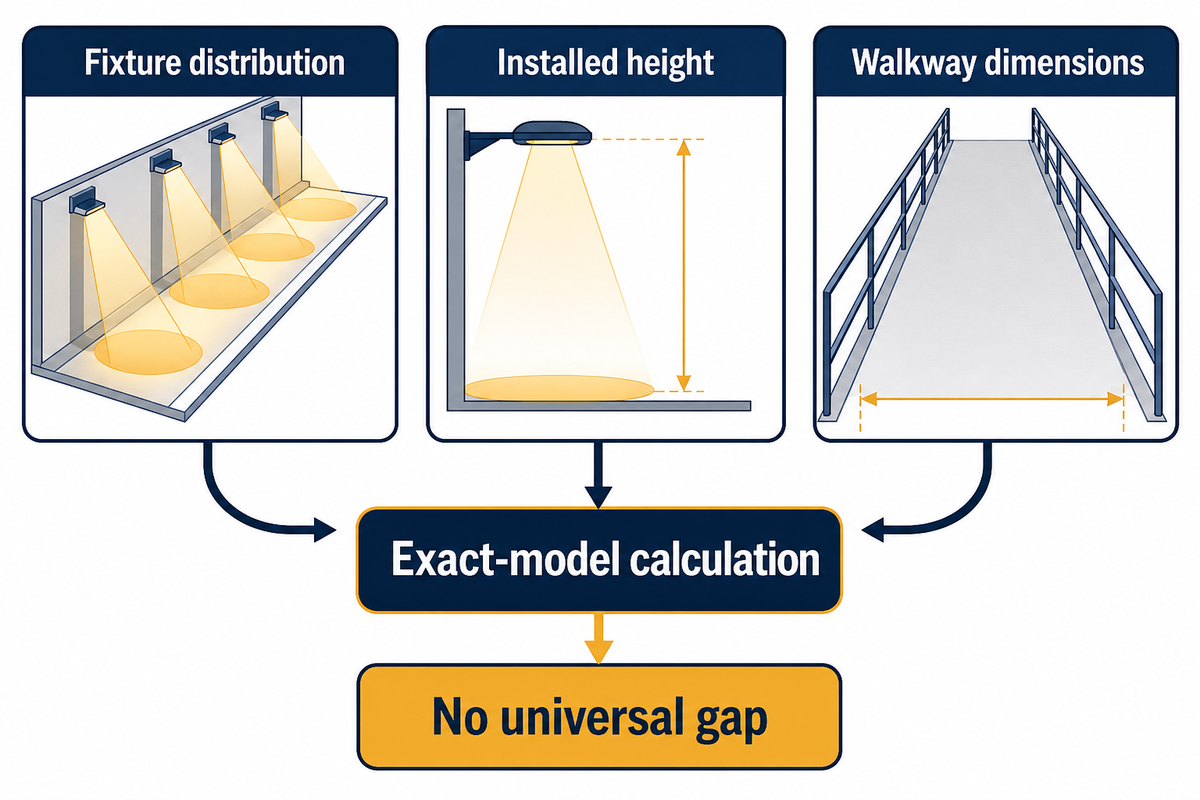

حدّد التباعد بمراجعة 3 مدخلات معًا: توزيع الضوء لوحدة الإنارة، وارتفاع تركيبها، وأبعاد الممر. يبيّن تصنيف اللومن إجمالي التدفق الضوئي للوحدة، لكنه لا يوضح مواضع سقوط الضوء. اطلب حسابات تستند إلى الطراز الفعلي لاعتماد المسافة بين وحدات الإنارة.

ما المسافة المناسبة بين وحدات إنارة الممرات؟

لا توجد مسافة واحدة تناسب جميع الممرات التجارية. فتوزيع الضوء يختلف بين وحدة إنارة صغيرة محجوبة للممرات، وعمود إنارة قصير غير متماثل، وعمود مخصص للمشاة. وقد تستخدم وحدتا إنارة متشابهتان في الشكل بصريات مختلفة. ويصبح اقتراح المورد للتباعد مفيدًا عندما يحدد الطراز، وترتيب التركيب، وسطح الحساب، ومعايير القبول.

توصي وزارة الطاقة الأمريكية بالحصول على بيانات القياسات الضوئية وفق معيار IES من مختبر مستقل مؤهل أو مختبر مؤهل تابع لمُصنّع. وتتعلق هذه الإرشادات بأدلة خاصة بالمنتج، لا برقم موحد للمسافة بين وحدات الإنارة.

«ابحث عن بيانات القياسات الضوئية بصيغة ملف IES القياسية، صادرة عن مختبرات مستقلة مؤهلة أو مختبرات مؤهلة تابعة لمُصنّع.»

خطأ شائع: اعتبار وحدة الإنارة البديلة مكافئة لمجرد أن قدرتها الكهربائية بالواط مطابقة. أبقِ المواقع المقترحة مؤقتة إلى أن يُتحقق من توزيع الضوء للوحدة البديلة. وتزداد أهمية ذلك إذا تغيّر الطراز بعد اعتماد تصميم الإضاءة.

يتحدد تباعد وحدات إنارة الممرات بموضع الشعاع المفيد، لا برقم اللومن المطبوع على المنتج. وغالبًا ما تجمع أوصاف المنتجات أنواعًا متعددة من الإضاءة الخارجية. افصل بين وحدات الإنارة الزخرفية ووحدات الإنارة المخصصة لإضاءة سطح الممر قبل مقارنة الأسعار.

طابق انتشار الشعاع وارتفاع التركيب مع الممر

تحقق من بُعدين (2) قبل زيادة المسافة بين الوحدات: مدى امتداد الشعاع على طول المسار، وما إذا كان يصل إلى الحافة المقابلة. يغيّر ارتفاع التركيب هندسة الوضع. وقد تؤدي بصمة الشعاع الأوسع إلى خفض كمية الضوء على السطح. لذلك، تتطلب وحدات الإنارة الأعلى أيضًا إعادة الحساب، لا زيادة المسافة تلقائيًا.

تذكر مراجعة إدارة الطرق الفيدرالية الأمريكية لمدى الرؤية الإبهار والتجانس إلى جانب نوع وحدة الإنارة وارتفاعها. وهذا يدعم الجمع بين هذه المتغيرات. ولا ينبغي نقل مسافات أعمدة الطرق المرتفعة إلى إنارة الممرات المنخفضة في المناظر الطبيعية.

يمثل انتشار شعاع وحدة الإنارة وصفًا مختصرًا لتوزيع الضوء. اسأل عن ارتفاع مركز القياسات الضوئية عن منسوب الأرض النهائي، لا عن الارتفاع الكلي للهيكل الزخرفي. وقارن سلاسل وحدات إنارة المناظر الطبيعية بحسب الأسطح التي تضيئها، بما فيها الحافة البعيدة واختلافات المنسوب.

توجّه وحدات الإنارة الخارجية المحجوبة الضوء إلى الأسفل، لكن ذلك وحده لا يضمن التغطية. إذا تداخل شعاع وحدة إنارة قليلًا مع شعاع الوحدة التالية، فاسأل عن مستوى القياس الذي يحدث عنده هذا التداخل. فتلامس بقعتي ضوء خافتتين في صورة تصوّرية لا يثبت وصول استضاءة كافية إلى الممر الفعلي.

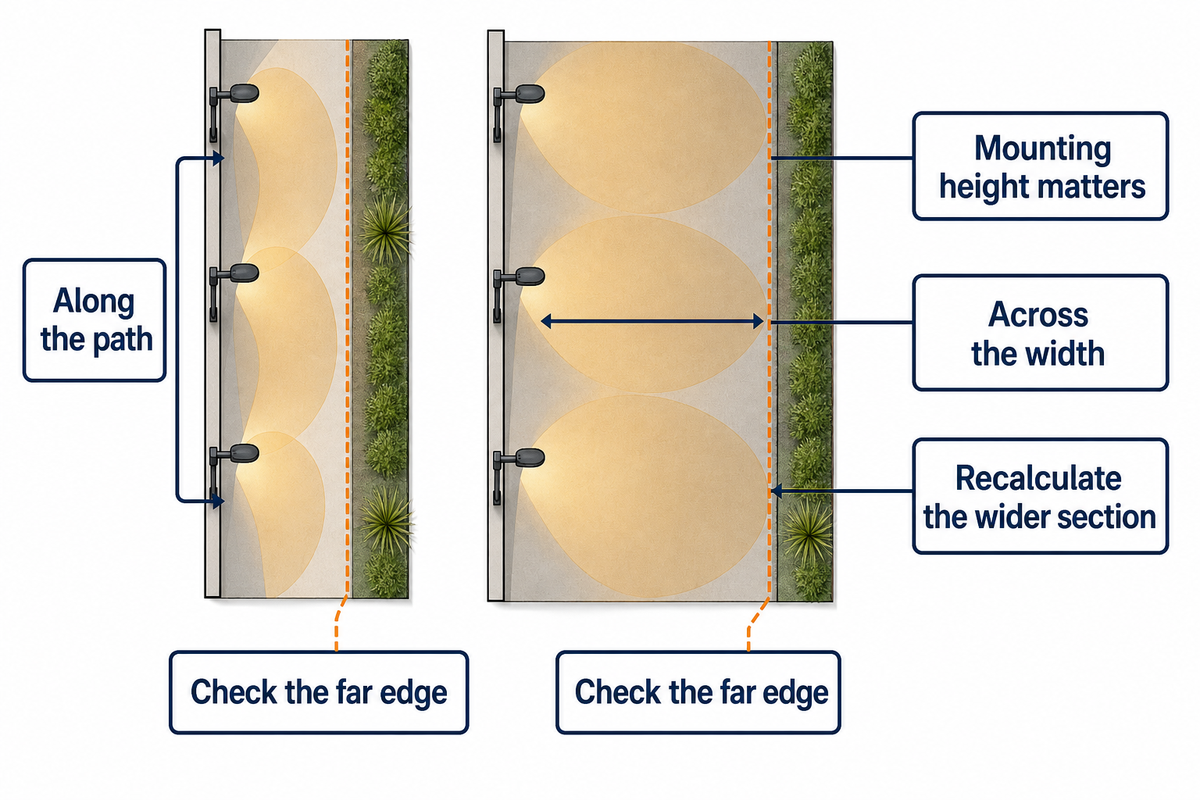

لنفترض وجود مسار في فندق يتسع من 1.5 متر إلى 3 أمتار. ويحرص المالك على الحفاظ على مظهر متناسق باستخدام وحدات الإنارة الأقصر نفسها في المسار كله. يحافظ تكرار توزيع المقطع الضيق على الإيقاع البصري، لكنه لا يثبت تغطية الرصف الأعرض. ويمكن للمصمم مقارنة بصريات أخرى، أو صف ثانٍ، أو مصدر منفصل لمنطقة الجلوس. وينبغي للمشتريات طلب هذه البدائل وكمياتها الفعلية. وإذا تطلبت المنطقة الأعرض منتجًا مختلفًا، فيجب توثيق ذلك التغيير في جدول الكميات قبل تثبيته نهائيًا. اختيار هيكل مناسب لمظهر الرصيف مقبول؛ أما إغفال التحقق من تغير العرض فتكلفته أعلى.

اقرأ مخطط القياسات الضوئية قبل تحديد التباعد

راجع 3 عناصر قبل اعتماد المخطط: المدخلات، وأسطح الحساب، والنتائج. تحقق من وحدة الإنارة وارتفاعها. وافحص الحد الأدنى ومتوسط الاستضاءة في مواضع سير المشاة. وأخيرًا، راجع افتراضات الصيانة. فقد يخفي المتوسط المرتفع حافة مظلمة.

يشترط دليل التقديم المحلي في سكوتسديل دراسة الاستضاءة الأفقية للموقع والتسرب الضوئي الرأسي عند حدوده، مع تطابق هويات وحدات الإنارة مع المخططات ونشرات المنتجات. وهذا مثال جيد على محتويات ملف تقديم الإضاءة القابل للتحقق، وليس قاعدة وطنية تنطبق على كل عقار.

تصف النتائج الأولية أداء تركيب جديد وفق نموذج حسابي. أما النتائج بعد الصيانة فتأخذ في الحسبان عوامل الفاقد الضوئي المفترضة. ميّز بين نوعي النتائج، وأظهر لفريق المرافق افتراضات التنظيف واستبدال وحدات الإنارة. وإلا فقد يعتمد المالك حسابًا يفترض صيانة لم تُدرج ميزانيتها.

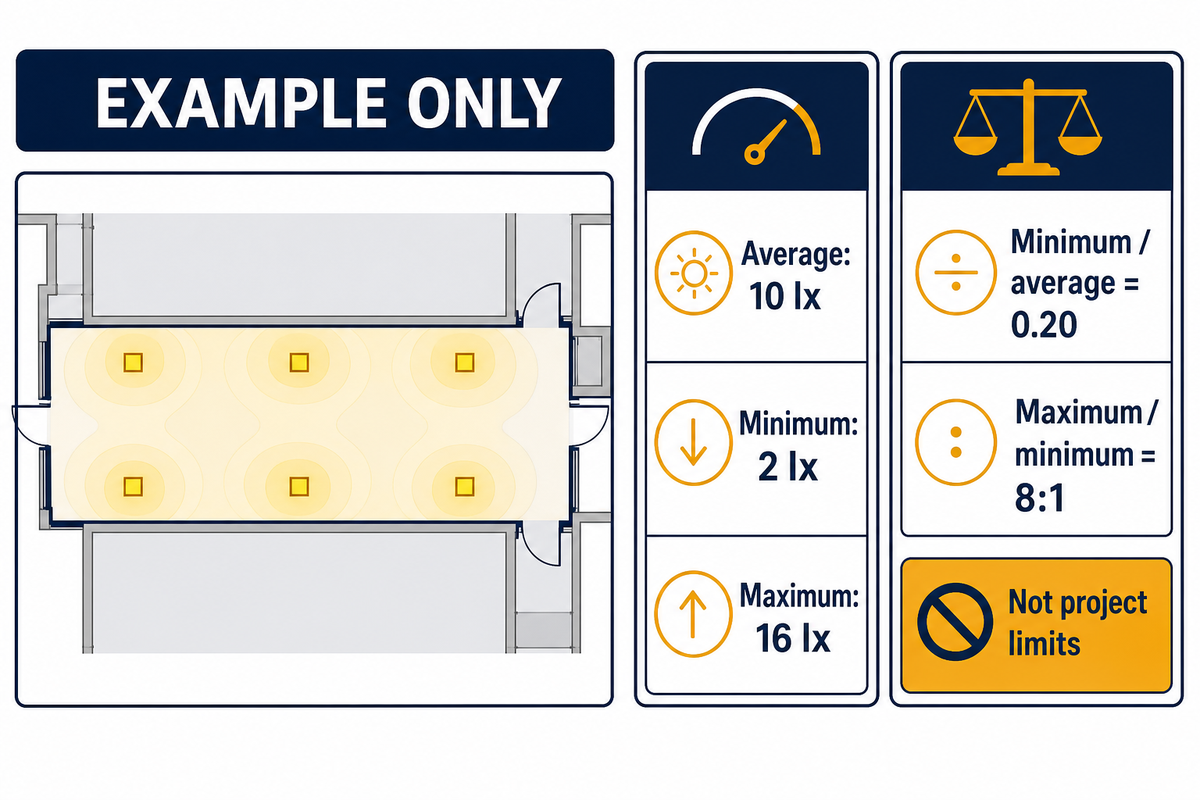

اكتب نسب التجانس كاملة. في نتيجة استضاءة افتراضية متوسطها 10 lx، وحدها الأدنى 2 lx، وحدها الأقصى 16 lx، تكون نسبة الحد الأدنى إلى المتوسط 0.20، ونسبة الحد الأقصى إلى الحد الأدنى 8:1. لا تتعارض هاتان النسبتان، كما أن المثال لا يحدد القيم التي تشكل حدًا للمشروع.

انتبه إلى شبكة الحساب: لا يساوي تباعد نقاط الحساب تباعد وحدات الإنارة. يجب أن توضح الرسومات ذات الشبكة المنتظمة مواقع وحدات الإنارة الفعلية، وحواف المسار، والعوائق. اطلب من المصمم إظهار أضعف النقاط وشرح مدى توافقها مع معايير المشروع.

اختر توزيعًا أحادي الصف أو متعاقبًا أو متقابلًا لوحدات إنارة الممرات

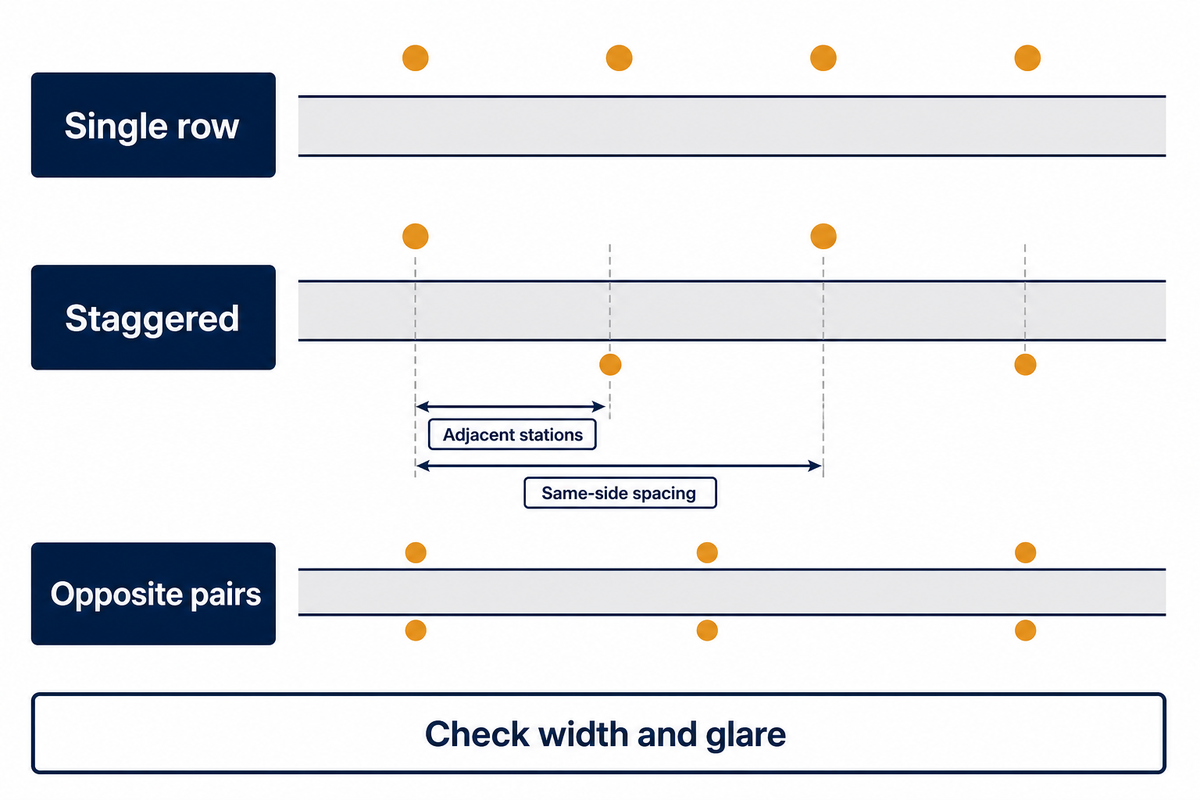

قارن 3 ترتيبات للصفوف باستخدام وحدة الإنارة ومعايير المشروع نفسها: صف أحادي، وصف متعاقب، وأزواج متقابلة. ويجب أن يوضح الرسم طريقة تحديد المسافات. فالمسافة بين موقعين متعاقبين متجاورين لا تعادل تباعد وحدات الإنارة على الجانب نفسه. وقد يؤدي وضع تسميات ملتبسة إلى تغيير الكمية المطلوبة.

هل توضع وحدات إنارة الممر على جانب واحد أم على الجانبين؟

استخدم جانبًا واحدًا عندما يحقق توزيع الضوء المختار العرض المطلوب دون إبهار أو تسرب ضوئي غير مقبول. وقارن خيار الجانبين عندما لا يفي صف واحد بمتطلبات التصميم. وتقر مراجعة إدارة الطرق الفيدرالية الأمريكية بالتوزيعات أحادية الجانب والمتعاقبة والمتقابلة، لكنها لا تحدد خيارًا أفضل على نحو موحد لوحدات إنارة الممرات المنخفضة. استخدم متغيرات التوزيع مجتمعة بدل اختيار نمط اعتمادًا على المظهر وحده.

في رسم تخطيطي هندسي فقط، يؤدي توزيع المواقع بالتناوب عند 0 و3 و6 و9 m إلى تباعد طولي بين المواقع قدره 3 m، وإلى تباعد قدره 6 m على الجانب نفسه. وتعتمد المسافة القطرية أيضًا على البعد بين الصفين. حدّد المواقع واحسب رموز وحدات الإنارة؛ ولا تضاعف تقدير الصف الواحد ببساطة عند استخدام توزيع متعاقب.

قد يبدو التوزيع المتجانس لوحدات الإنارة مرتبًا في النهار، لكنه قد يخلق ليلًا مظهر مدرج الطائرات إذا هيمنت المصادر المكشوفة على المشهد. حافظ على الإيقاع البصري حيث تدعمه التغطية المحسوبة ومجال رؤية المشاة فقط.

قد يجعل ثبات التباعد التوزيع جذابًا بصريًا، لكن انتظام المسافات لا يضمن الراحة أو استمرارية الاستضاءة. حدّد مواقع وحدات الإنارة على طول المسار في المخطط، ثم استند إلى النتائج لتبرير أي استثناءات. وينبغي أن يساعد التوزيع عند التقاطع على توجيه المسار، دون الإيحاء بأن مدخل الخدمة المغلق هو المدخل الرئيسي.

عدّل مواقع وحدات الإنارة حول المنحنيات والدرجات وأحواض الزراعة

افحص كل منعطف من اتجاهَي السير (2)، ثم تفحّص حافة المسار وأي اختلاف في المنسوب. قد تؤثر عناصر مثل أحواض الزهور والنباتات القريبة والتغيرات المفاجئة في المنسوب في تخطيط يبدو منتظمًا لولاها. أبقِ وحدة الإنارة خارج المساحة المطلوبة للمشي.

تتناول استراتيجية الإنارة في بلفاست صراحةً تغيرات المنسوب وأعمدة الإنارة التي تعيق المستخدمين. وتوضح الإرشادات المحلية أهمية مراعاة سهولة الحركة وضعف البصر عند تحديد مواقع الأعمدة، إلى جانب استضاءة الأرض. تأكد من أن مصمم المشروع يحدد متطلبات المسار الخالي الواجبة التطبيق.

متى تكون إضافة وحدة إنارة أخرى خيارًا خاطئًا؟

لنتصور مدير مرافق يفحص منعطفًا خافت الإضاءة بجوار حوض حديقة عرضه 2 متر. يقترح عامل التركيب إضافة وحدتي إنارة مماثلتين. وخلال الفحص الليلي المقترح، سيحجب شجيرة ناضجة الضوء المتجه إلى الأسفل، كما سيظهر المصباح المكشوف لمستخدم يقترب من المسار. وقد تؤدي إضافة وحدات من الطراز نفسه إلى زيادة التكلفة مع بقاء المشكلتين. تحقّق أولًا مما إذا كان تقليم الشجيرة مقبولًا، ثم جرّب موقعًا معدّلًا أو بصريات محجوبة. افحص المسار من الاتجاهين مع تشغيل إنارة المناظر الطبيعية المحيطة على نحو معتاد. وإذا كان المسار بمحاذاة نافذة غرفة نوم، فضع مجال الرؤية منها في الحسبان عند تقييم التعديل.

لا تطلب وحدة إنارة إضافية لمجرد أن المنعطف يبدو مظلمًا في صورة واحدة. وتنص مبادئ الإنارة الصادرة عن DarkSky وIES على توجيه الضوء إلى المواضع المطلوبة وبالمستوى المناسب. حدّد السطح المحجوب واطلب عرضًا توضيحيًا للتصحيح. وإذا حددت المراجعة البيئية منطقة يجب أن تبقى مظلمة، فعدّل الموقع أو نوع البصريات ضمن التصميم المعتمد بدل إنارة النباتات دون تمييز.

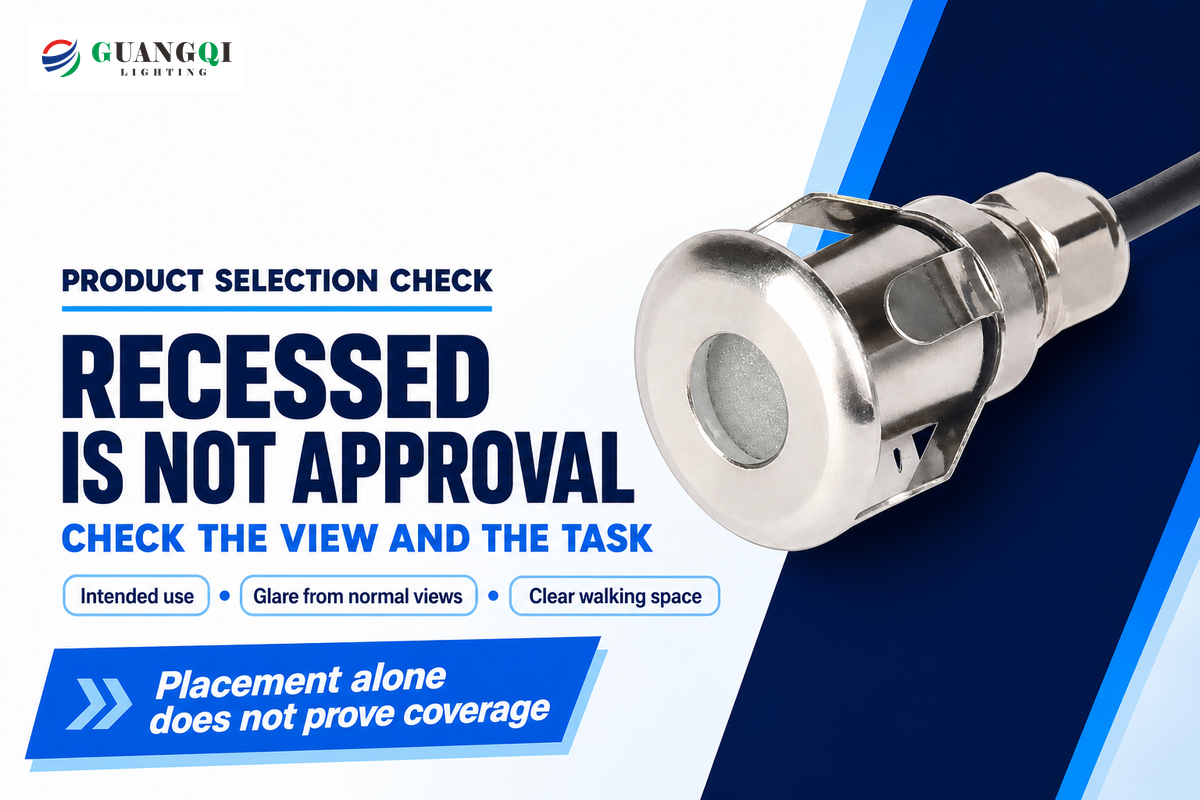

قد تتطلب الدرجات وحواف المنصات الخشبية وغيرها من عناصر تنسيق الموقع الصلبة مصدرًا ضوئيًا منفصلًا. وإذا كان الخيار هو وحدات إنارة مدمجة في المناظر الطبيعية، فتحقق من ملاءمة الاستخدام والإبهار من مواضع الرؤية المعتادة. فتركيب وحدة الإنارة داخل سطح الرصف لا يعني بالضرورة أنها مصممة لإضاءة الممرات أو إرشاد حركة المشاة عند تغير المنسوب.

احسب تكلفة عدد وحدات الإنارة ونطاق التركيب معًا

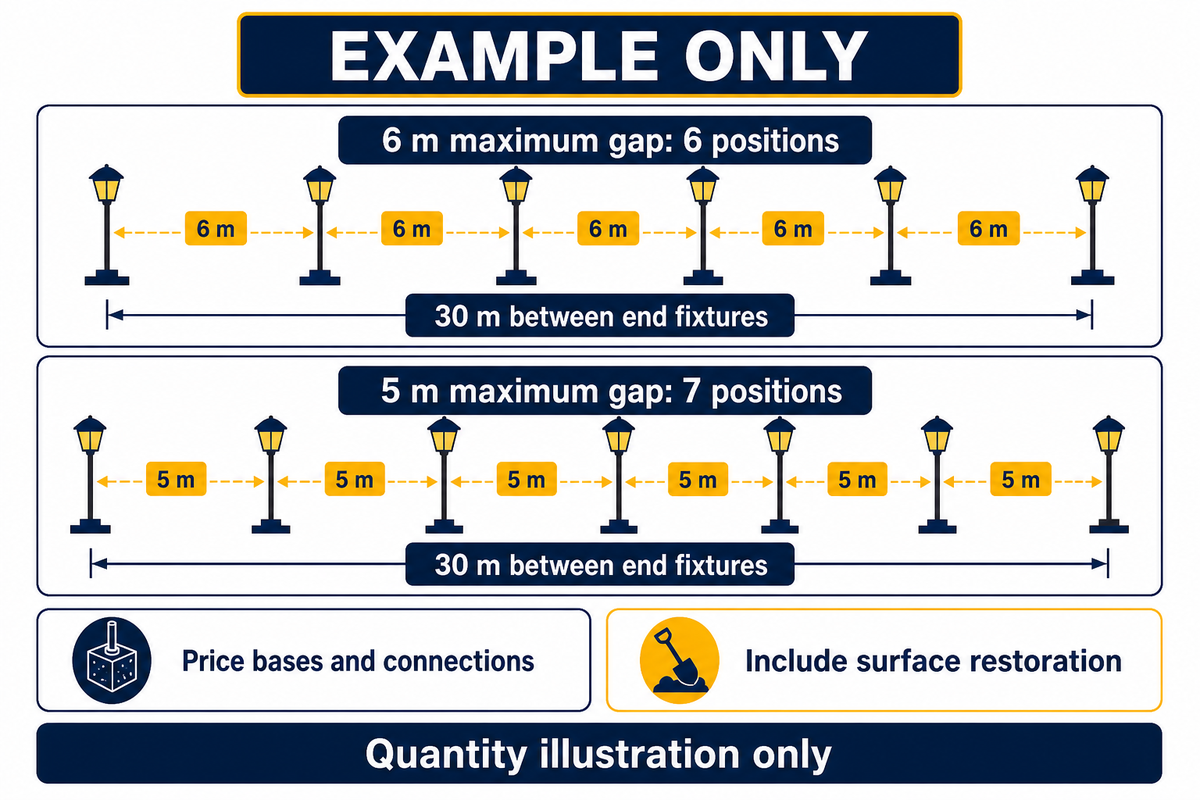

قدّر عدد وحدات الإنارة من حدود التوزيع المحددة، ثم قارن بنود نطاق التركيب بندًا بندًا. في مسار مستقيم افتراضي طوله 30 m، يؤدي خفض الفاصل الأقصى من 6 m إلى 5 m إلى زيادة عدد المواقع في صف واحد من 6 إلى 7.

كم وحدة إنارة أحتاج إلى ممر المشاة؟

لصف مستقيم واحد مع وحدتي إنارة عند طرفي المسار، استخدم N = ceil (L/S) + 1، حيث يمثّل L المسافة بين وحدتي الإنارة الطرفيتين، وتمثّل S الفاصل الأقصى المقترح، وتعني ceil التقريب إلى أقرب عدد صحيح أعلى. إذا تغيّرت مواقع الطرفين، فعدّل L؛ وإذا تفرع المسار، فاحسب كل تقاطع مرة واحدة فقط.

في مسار مستقيم افتراضي طوله 30 m مع وحدة إنارة عند كل طرف وفاصل أقصى قدره 6 m، تكون الكمية ceil(30 / 6) + 1 = 6 وحدات إنارة في صف واحد. وفي هذه الحالة، نحتاج إلى ceil (30/6) + 1 = 6 وحدات إنارة في صف واحد لإضاءة هذا المسار. وإذا كان الفاصل الأقصى 5 m، نحتاج إلى ceil (30/5) + 1 = 7 وحدات إنارة. أما المسار المنتظم الافتراضي بطول 32 m مع فاصل أقصى قدره 6 m، فيتطلب 7 وحدات إنارة، ويكون الفاصل الفعلي 32/6 = 5.33 m.

في الخيار A، يلاحظ قسم المالية وجود وحدة إنارة أقل ويطلب احتساب الوفر. ويحتاج المقاول إلى معرفة ما إذا كان ذلك يلغي قاعدة ووصلة وأعمال إعادة تأهيل، أم يقتصر على وحدة الإنارة. كما يحتاج المصمم إلى التحقق من صلاحية أي من التوزيعين. اطلب فصل تكاليف وحدات الإنارة والأعمال المدنية والتشغيل الأولي قبل مقارنة الإجماليات. وقد تكون تكلفة 7 وحدات إنارة أقل سعرًا أعلى من تكلفة 6 بدائل بعد التركيب، إذا اختلفت أعمال التوصيل أو نطاق إعادة التأهيل؛ وقد يحدث العكس أيضًا. المقارنة الصحيحة تكون بين تصميمين مقبولين بعد التركيب، مع تسعير الاستثناءات نفسها، لا بين أسعار غير مسندة لكل متر.

توضح قائمة التحقق من المخطط الضوئي في ويت ريدج العلاقة بين مخطط المواقع وجدول وحدات الإنارة ونشرات المنتجات. وفي أنظمة الإنارة منخفضة الجهد، نسّق مسارات الكابلات أيضًا مع فحوص الجهد على امتدادات الكابلات الطويلة. لا تعالج مشكلة في الخرج الكهربائي بخفض التباعد دون دراسة.

اختبر التوزيع ليلًا باستخدام إثبات التوزيع ثلاثي المناظير

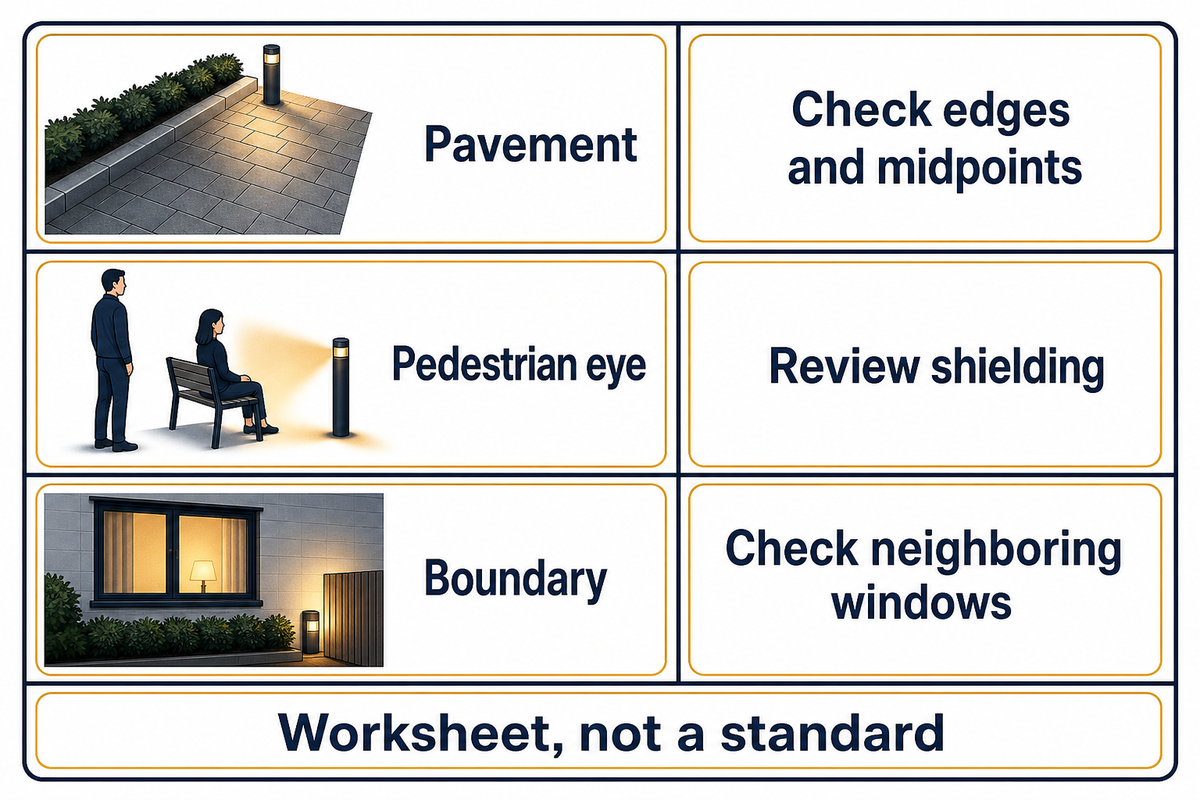

استخدم 3 مناظير لتوثيق التوزيع التجريبي: الرصف، ومستوى عين المشاة، وحدود الموقع. قارن النتائج المقاسة بمعايير المشروع، وسجّل ملاحظاتك كلًّا على حدة. أعدّ المؤلف ورقة العمل هذه لتنظيم الفحص الليلي. وهي ليست معيارًا معترفًا به أو شهادة أو بديلًا عن إجراءات اعتماد المصمم.

بحث أُجري عام 2021 على يد Ulrika Wänström Lindh وAnnika K. Jägerbrand تناول 3 طرق للمشاة في السويد، وأظهر اختلاف التجانس المُدرَك عن التجانس الأفقي المحسوب. وكان لمواضع الأشجار والظلال، من بين عوامل أخرى، دور أيضًا. ولا تحدد هذه الدراسة النوعية المحدودة تباعدًا قابلًا للتعميم، ولا تثبت كيفية استجابة جميع المستخدمين.

تشير إرشادات التخطيط على موقع GOV.UK إلى أن كبار السن أو ضعاف البصر قد يحتاجون إلى مستويات إضاءة وتباين وأنظمة تحكم مختلفة، وأن الحساسية للإبهار تزداد مع العمر. طبّق مراعاة احتياجات المستخدمين دون اعتبار إرشادات التخطيط البريطانية جزءًا من القوانين الأمريكية. ولا يعكس مجال رؤية مريح لمراقب واحد متطلبات جميع المشاة.

1. حدّد مشهد التشغيل. شغّل إنارة المباني القريبة مع مستوى الخرج المعتاد المقترح.
2. اسلك المسار. افحصه من الاتجاهين، وعند مناطق الانتقال، ومن وضعية الجلوس.
3. سجّل وقِس. افصل الملاحظات البصرية عن قراءات الأجهزة والحدود المعمول بها.
4. جرّب التصحيح. غيّر متغيرًا ذا صلة واحدًا، ووثّقه، واحصل على اعتماد المشروع قبل تنفيذ الأعمال الدائمة.

تُظهر الصور المواقع النسبية والعوارض المرصودة، لكن تعريض الكاميرا قد يغيّر إدراكنا للاستضاءة. أدرج القياسات والإعدادات في السجل. وإذا أدت مستشعرات الحركة أو خاصية تعتيم الإضاءة إلى تشغيل مشهد ليلي منخفض، فافحصه أيضًا؛ إذ لا يكفي العرض التوضيحي عند الخرج الكامل وحده.

افحص الموقع ليلًا أثناء نشاطه المعتاد. فقد لا تُظهر صورة لرصف فارغ ومضاء جيدًا تأثير الإنارة الذي يُرى من طاولة في المطعم. وإذا أصبحت وحدات الإنارة العناصر الأبرز في المشهد، فناقش الحجب قبل زيادة الخرج. وينبغي أن يوضح الموجز الأجواء المطلوبة إلى جانب الحاجة إلى إرشاد المشاة على الممرات الرئيسية.

اطلب مستندات التوزيع من المورد

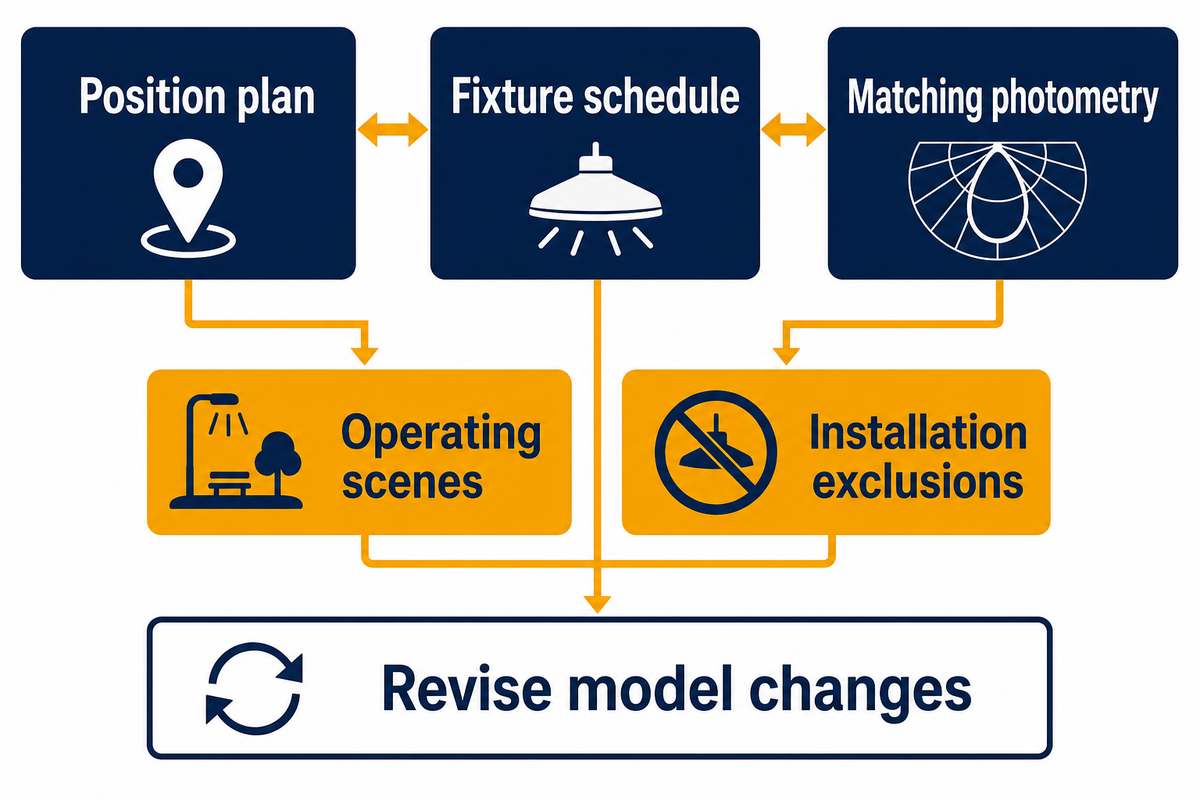

اطلب 3 ملفات مترابطة قبل إصدار الطلب: مخطط المواقع، وجدول وحدات الإنارة، وبيانات القياسات الضوئية المطابقة. أدرج مشاهد التشغيل والاستثناءات المتعلقة بالتركيب في عرض السعر. يتيح ذلك للعميل المحتمل مقارنة العروض ودراسة البصريات وارتفاع التركيب والأعمال المدنية دون تغيير هذه القيود غير الظاهرة.

توضح متطلبات مطابقة المستندات في سكوتسديل أوجه القصور في الصورة التصورية. والموجز التالي نقطة بداية؛ وتشير القيم الرقمية فيه إلى مسار افتراضي يجب استبدالها بأبعاد المشروع الفعلية.

لا تقبل طرازًا بديلًا برقم المخطط الأصلي من دون إصدار مراجعة. وتوضح صفحة خدمات Guangqi طلب ملفات IES ودعم تخطيط المشروعات. عند طلب مخطط إضاءة للمشروع، أرسل رسم الموقع وساعات التشغيل المطلوبة وشروط الحدود؛ واستفسر عن الملفات والمراجعات المقدمة للمنتج المطلوب.

ما الذي تغيّره إرشادات الإنارة الخارجية الحالية للمشترين؟

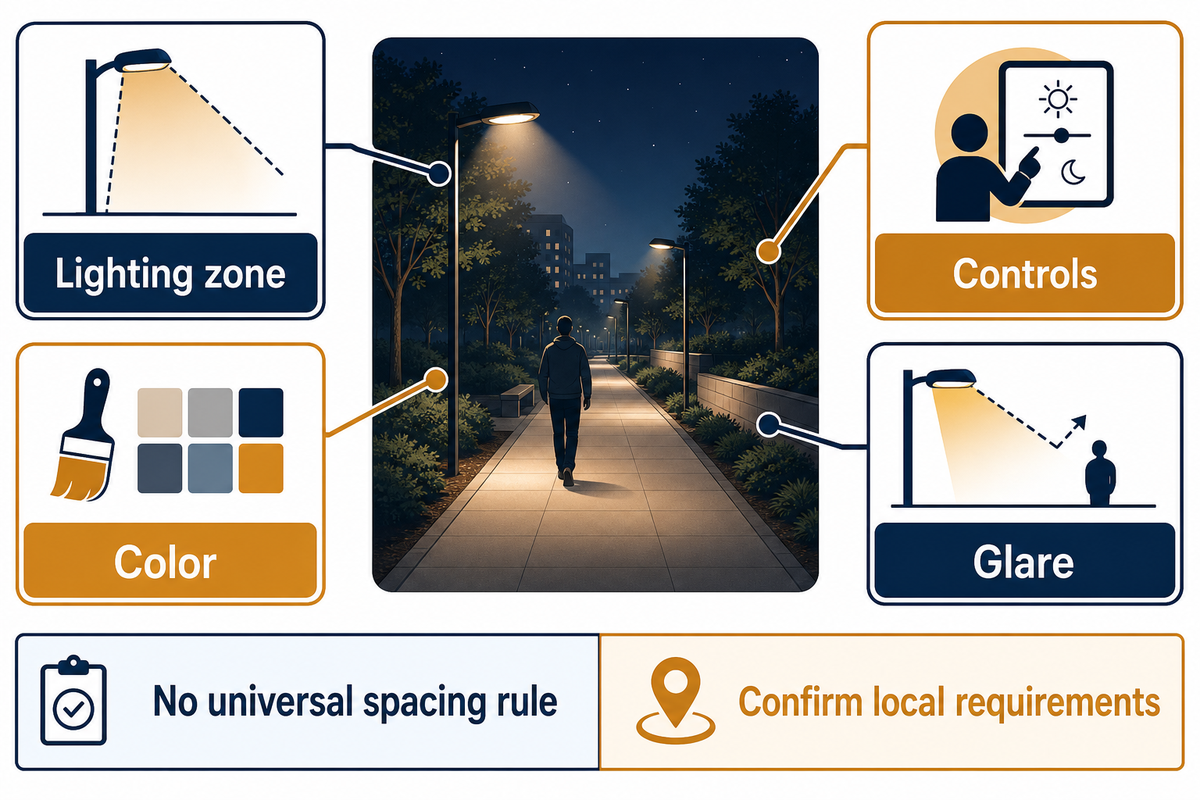

في موجز التصميم لشهر أكتوبر 2026، يُستشهد بإصدار الإرشادات وبمنطقة الإنارة الخاصة بالمشروع، بدلاً من طلب «مخطط توزيع قياسي» غير محدد. يتناول الوصف المنشور لـ RP-43-25 4 موضوعات: مناطق الإنارة والألوان وأنظمة التحكم والإبهار. ولا يتضمن نطاقه قاعدة عامة للمسافات بين وحدات إنارة الممرات.

يشير الوصف المنشور لـ RP-43-25 الصادر عن Illuminating Engineering Society (IES) إلى محتوى محدّث بشأن مناطق الإنارة والألوان وأنظمة التحكم والإبهار. يُطلب من المصمم توضيح الإرشادات والمتطلبات المحلية المنطبقة على الموقع. ولا ينبغي اعتبار التوصية التزاماً قانونياً لمجرد نشرها.

يتمثل التغيير الأساسي للمشتري في إعداد الموجز: ينبغي توضيح ما إذا كان المسار يخدم حديقة هادئة أو مدخلاً نشطاً أو مساحة مشتركة متعددة الاستخدامات. كما ينبغي تحديد الإنارة المحيطة وساعات تشغيل كل مشهد. ويجب تقييم كفاءة الطاقة في ضوء هذه المهام، بحيث لا يؤدي خفض استهلاك الطاقة إلى ترحيل مشكلة رؤية لم تُحل إلى فترة التعتيم.

تُستخدم إنارة المسارات، إلى جانب العناصر الأخرى، لتنسيق المشهد الطبيعي ليلاً. وتشمل التجربة الخارجية المداخل ومناطق الجلوس، فضلاً عن البيئة المحيطة الظاهرة للجمهور خارج الطريق. ولضمان وضوح المسار عند إطفاء وحدات الإنارة الزخرفية القريبة، يُطلب إدراج مشهد التشغيل هذا في المراجعة.
